电力监控系统、云平台系统BCE-XT-1000

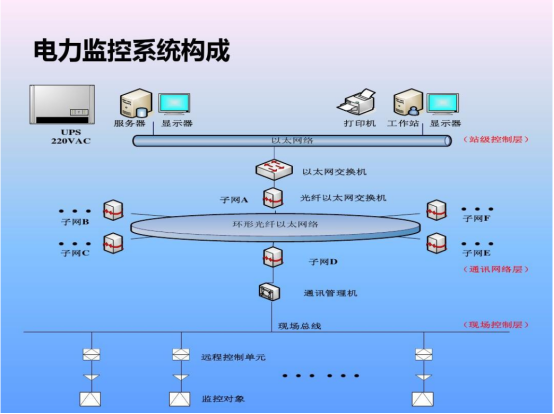

三、系统结构

电力监控系统采用分层分布式设计，可分为三层∶站控管理层、网络通信层和现场设备层，组网方式可为标准网络结构、光纤星型网络结构、光纤环网网络结构，根据用户用电规模、用电设备分布和占地面积等多方面的信息综合考虑组网方式。

四、系统功能

1.实时监测

电力监控系统人机界面友好，能够以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警等信号。其中，10kV配电系统中监测的开关量主要有∶ 断路器分、合闸信号，手车工作、试验位置信号，远方/就地切换位置信号、弹簧储能状态信号、接地刀合分信号、变压器超温跳闸信号、高温报警信号，保护跳闸信号和事故预告信号；400V低压进线回路电参量主要有∶开关状态、三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值；400V低压出线回路主要有∶开关状态、断路器故障脱扣告警、三相（单相）电流、三相功率。

2.详细电参量查询

在实时监测中，可以直接查着设备详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线。

3.历史报表

查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括∶各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。

4.历史事件查询

电力监控系统能够对遥信变位，保护动作、事故跳闸，以及电压电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。

5.电能统计报表

电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。

6.电能质量监测

电力监控系统可以对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过电能质量掌握配电系统的谐波含量，及时采取相应的措施提高配电系统的可靠性，减少因谐波造成的供电事故的发生。

7.遥控功能

电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过控制中心的主界面点击相应的断路器遥信点调出遥控操作界面，可以及时执行调度系统或站内相应的操作命令。

8.通信管理

电力监控系统可以对整个配电系统范围内的设备通信情况进行管理、控制、数据的实时监测。
