全电压监测治理装置BCE-FV

收藏
  • 商品说明
  • 商品参数

一、概述

中性点不接地以及经消弧线圈接地或高阻接地方式的电力系统,国内大部分66kV 及以下电网都采用这种接地方式。全电压监测治理装置是我公司针对电力系统中各类故障研制的一种带有新型智能综合型控制器的开关柜。

新型智能综合型控制器,通过对电压互感器、电流互感器的二次信号进行采样、分析,快速准确地识别电网各种故障状态,并发出相应的控制、报警、闭锁指令。用以对电网常见的容易引起跳闸事故的电压越限、PT断线、单相接地、铁磁谐振、雷击或操作过电压、系统谐波等故障进行识别和控制处理,同时针对故障波形录制分析,并能对系统正常运行的相电压和线电压进行实时监测。

电力系统中因各种瞬态或暂态电压,特别是各种过电压造成的事故时有发生,是威胁大用电企业用电质量的重要因素。由干这种瞬态或暂态电压是小概率事件,在现场运行条件下往往难以重复和再现。对于这类事故的分析只能是根据事故现场的情况进行推测和判断。由于缺乏精确的数据记录,往往难以准确地判定事故的原因,这对于事故责任的认定,防止事故的重复发生十分不利。

目前对电力系统过电压的监测,主要集成在一些智能设备中,是一种附带功能,还没有专门的设备对瞬态电压进行有效的监测和记录。一般来说,目前市场现有产品对电压的记录,采样信号来自干申电磁式电压互感器.采样频率在10kHz以下,由于电磁式电压互感器的铁芯响应的频谱很窄,通常只有几十到几千赫兹。再加上过低的采样频率,无法真实准确的监测到电力系统中出现的多种瞬态电压,特别是大气雷电过电压这类快波头的过电压。

智能综合型控制器设计参照以下标准:

GB/T 50064  交流电气装置的过电压保护和绝缘配合设计规范;

GB/T 14598.9   量度继电器和保护装置;

GB/T 16927.1  高电压试验技术第一部分:一般试验要求;

GB/T 7261  继电保护和安全自动装置基本试验方法。

二、适用范围

全电压监测治理装置适用于发电、变电及用电企业的3.6~40.5kV电力系统。

三、工作原理

全电压监测治理装置中嵌入式控制器采用工控机系统及DSP数字处理器和高速FPGA处理的PCI接口采样卡,实时分析处理瞬态、暂态过电压波形,并保存、分析过电压类型和波形录波。

全电压监测治理装置正常运行时,柜内的嵌入式工控机系统不仅实时采样分析宽频电压传感器输出的电压信号,并录制多种过电压、电压畸变波形,分析电压的多种电压质量参数,还能够实时不间断监测母线PT提供的电压信号,一旦系统发生PT断线、过电压、低电压、失压、谐振,智能综合型控制器根据PT提供的电压信号,利用DSP技术快速准确处理能力实现对波形的实时采集,并准确地判断系统的故障情况,显示故障类别,输出相应的开关量接点信号发出报警信息。

全电压监测治理装置具有以太网、RS485通讯接口,配有标准103、MODBUS通讯规约,与用户微机监控系统实现数据远距离传送,具备GPS校时以及GPRS/GSM无线告警功能。

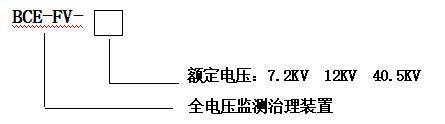

四、产品型号及技术参数

五、使用条件

环境温度∶-30℃~+60℃;

大气压力∶80~110kPa;

空气相对温度∶90%(25℃)、50%(40℃);

海拔高度∶≤1000m(海拔≥1000m时订货需注明);

安装地点应具有防御风、雨沙和防尘设施;

使用地点不得有爆炸危险的介质,周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体,不允许环境充满蒸汽及含有较严重霉菌存在。
六、一次系统图
                           固定式
                           手车式

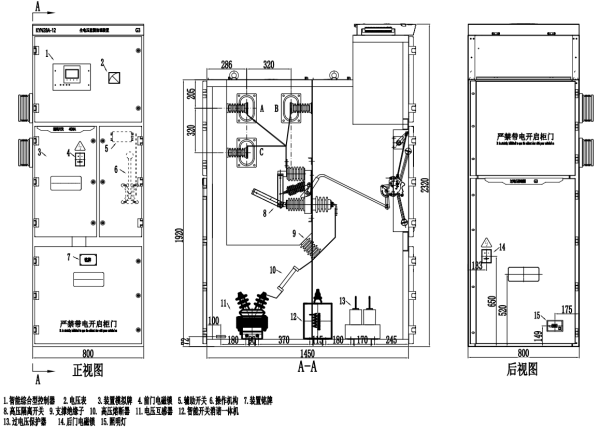

七、装置结构、外形和安装尺寸

1、装置的柜体结构尺寸(宽×深×高)(可根据客户要求定制)

6~10kV柜体参考尺寸:800×1500×2300(mm)

35kV柜体参考尺寸:1800×2600×3000(mm)

2、外形结构
