开关柜局部放电在线监测系统BCE-XT-2000
收藏
一、概述 开关柜局部放电在线监测系统是专为开关柜设备的绝缘状态监测而设计的，运用超高频传感器技术实时检测开关柜内部的局放信号，通过后台的数据分析软件和智能诊断系统，对局放信号进行分析和处理，评估开关柜的绝缘状态，判断缺陷类型，并给出维护建议。

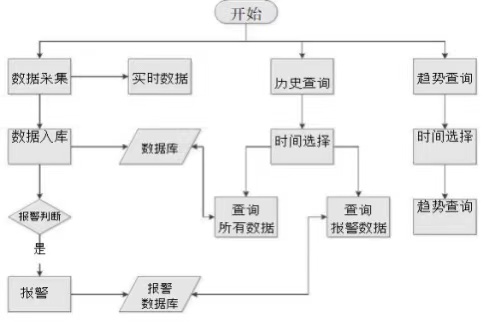

局部放电在线监测系统主要包括实时数据查看，历史数据查询，趋势查询，信号报 警。具体结构如下： 2、系统功能简介 实时数据查看 用图表的形式显示实时图谱，包括椭圆图谱，Q-Φ图谱，N-Φ图谱，PRPS三维图谱，PRPD三维图谱。 历史查询功能 用图表的形式显示历史图谱和报警图谱，包括Q-Φ图谱，N-Φ图谱，PRPS三维图谱，PRPD三维图谱。 实时报警功能 如果发现报警信号，在软件的右下角显示实时报警信息，并且可在历史查询中查询。 趋势查询功能 用图表的形式显示最大放电量的趋势，平均放电量的趋势，放电次数的趋势，报警事件趋势。 数据删除功能 删除用户指定的数据。Data文件夹下以日期为目录的文件夹中保存的就是每一次采集的数据包，用户可自行删除无用的数据。 数据管理功能 备份、恢复数据文件。 参数设置功能 在软件中有设置参数的界面，可以设置采集通道的采样阀值，最小脉宽，最大脉宽。报警的平均放电量，最大放电量，放电次数等参数。 报警判断功能 判断局部放电信号或者疑似局部放电的信号，并给出置信度。 |
